1 环境描述

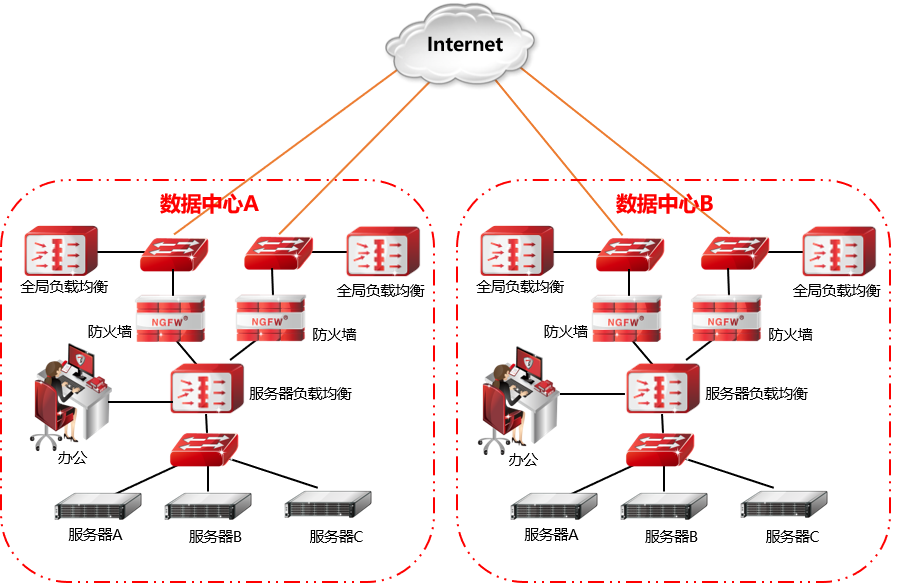

网络环境存在多数据中心，分别是双数据中心A和数据中心B.

（1） 网络中存在多链路接入电信链路和联通链路，分担南北业务流量、互为冗余。

（2） 网络中存在多组应用服务器群，需要负载设备根据需求分担东西流量完成业务交付。

（3） 内网存在对外发布的服务器（业务），需要实现智能DNS解析同时互为冗余。

（4） 数据中心A和数据中心B互为备份，一个在南方地区一个在北方地区，通过负载完成调度，使访问根据地域就近访问，完成数据流量的信息同步和调度。

2 需求分析

（1） 用户的一些业务存在业务重要性高、实时性高；无论业务单个服务器故障、链路故障、数据中心出现灾难、数据中心整体断电、都需要能够保证业务可以随时访问，不受故障影响。

（2） 双数据中心互为冗余，同时提供服务缓解单数据中心压力。

（3） 数据中心TAD设备需要完成链路负载、服务器负载和全局负载功能。

（4） 每个数据中心内，一些办公和业务主机向外访问时，需要故障无感知且体验度高。

（5） 用户业务对外发布统一域名，能具备众多灵活负载策略为用户选择最佳的数据中心入口，以确保用户访问提供最优服务的数据中心内容。

（6） 设备应具备详细的全球IP地址库，并且能实时更新方式来不断完善，以此提高用户请求分配的准确性，为用户选择最佳链路和数据中心。

3 天融信应用交付解决方案价值

ü 多链路负载部署

数据中心分别部署2条链路，解决南北流量单链路故障。通过设备健康检查排除故障线路，保证访问高可用。

链路繁忙控制技术是通过为特定链路设定相应的阀值，结合TAD全面的负载均衡算法，当某条链路达到阀值之后，用户的访问请求将会通过事先设定的负载策略分配到其它链路之上。

智能DNS地址库和域名库等功能，解决内部用户访问互联网资源时跨运营商访问延迟。

链路繁忙控制、DNS透明代理等功能，解决内部用户访问互联网资源时流量分配不均衡。

ü 应用负载部署

TAD同时做服务器负载，实现对服务器的冗余，并监控服务器的状态，实现对服务器的健康检查。通过与全局设备联通，实现了将服务器的实时状态发送给全局设备，最终实现多数据中心数据同步。

具有很好的升级与可扩展性，能够适应特定的和不断变化的业务需求。

ü 加速功能

TAD设备包含的单边加速技术对用户访问速度的一种保障。单边加速技术通过自动、实时、持续、动态地侦测网络路径中的延迟、丢包、重传的情况，改变传出机制和改善传输拥塞机制，避免数据报文的过度重发，减少应用响应时间，提升TCP传输效率，从而节省了企业广域网带宽资源和响应时间。

ü 健康检查功能

全局负载均衡设备在部署网络中，每台TAD设备都会对所有数据中心的虚拟服务进行监测，这样不仅可以实时发现出现故障的数据中心，同时也可以监视虚拟服务在IP、TCP、UDP、应用和内容等所有协议层上的工作状态。一旦发现某个数据中心或者服务器出现故障，用户即被透明地重定向到正常工作的数据中心或者服务器之上。

ü 丰富的全局负载算法

如果该请求是来自网通或电信的IP地址段，则根据拓扑区域算法，判断此用户是网通还是电信用户，并返回响应的解析结果给用户，即联通用户使其通过联通链路访问站点，电信用户使其通过电信链路访问站点。

如果用户请求是来自非电信或网通的IP地址段，我们不确定该用户通过网通还是电信的链路访问中国石化北京站点效果更好，则可以让两台TAD分别通过动态的就近性算法探测用户的本地DNS服务器，测量由客户端网络分别通过网通和电信链路到达本站的速度，并依据这个量度，选择速度最快的链路，解析域名到该运营商对应的IP地址，从而将用户引导到该链路。

当电信或网通链路中的一条发生故障，无法正常工作时，TAD会自动发现，并把用户访问全部集中到正常工作的另一条链路上，从而确保电信与网通链路的高可用性。

当一个数据中心发生故障，无法正常工作时，TAD会自动发现，并把用户访问全部重定向到另一个数据中心上，从而确保访问高可用性。
