一 天融信流量复制汇聚器说明

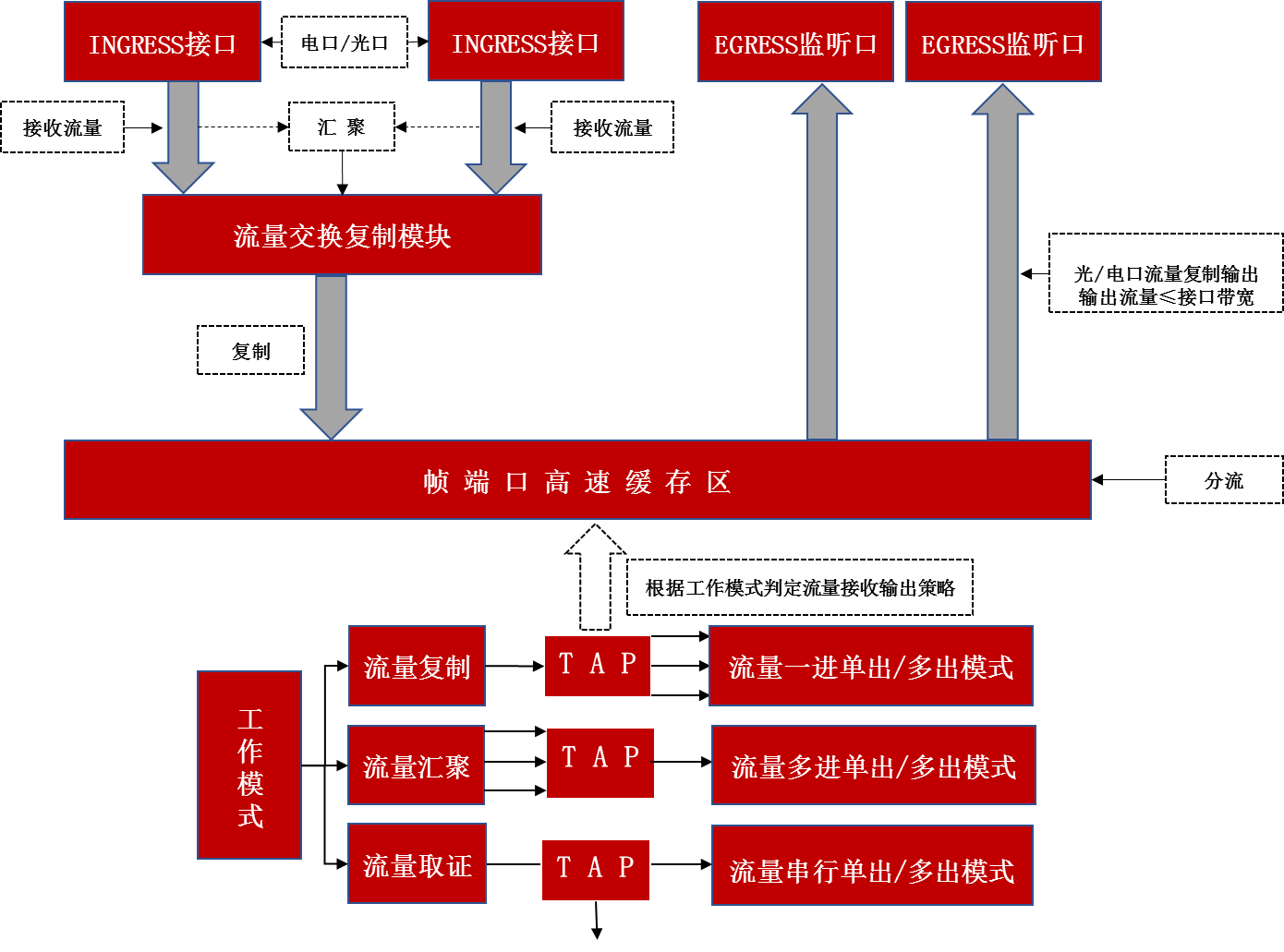

1.1 原理结构图
1.2 实现原理
TopTAP采用无操作系统设计，通过专用ASIC芯片工作，保证设备对于流量的线速处理，设备无软件管理方式，可有效减少故障点，并最大程度保证设备的高稳定性。
其工作原理如下：
1、 TopTAP设备INGRESS接口连接光纤线或网线，接收网络流量；
2、 设备判断接收流量INGRESS接口状态与数量，进行汇总处理；
3、 流量进入交换复制模块，完成多端口流量线速复制交换处理；
4、 经过复制交换处理后的流量进入高速缓存区；
5、 设备判断工作模式，并根据当前工作模式，快速发送至对应的EGRESS监听口；
6、 EGRESS监听口接入检测/分析设备，完成流量镜像复制工作。
1.3 功能说明
天融信流量复制汇聚器（TopTAP）为用户提供快捷有效的网络流量汇聚复制解决方案，设备支持流量复制、流量汇聚、流量取证等功能，通过对端口执行配置可达到1-N路信号复制到1-N路信号的能力。

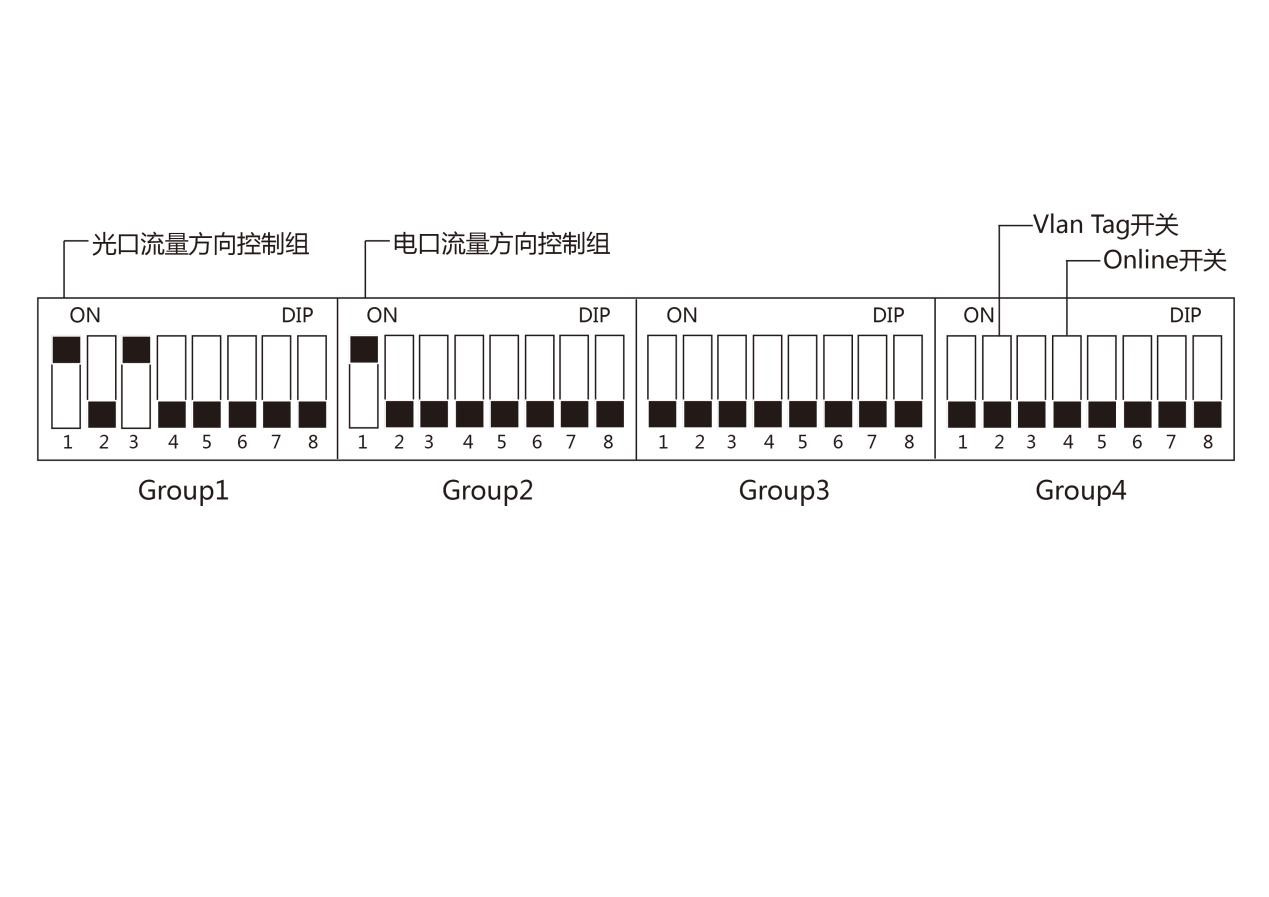

TopTAP通过硬件拨码方式，完成设备工作模式的转换，设备外置四组拨码开关，分别为Group1：光口流量方向控制组；Group2：电口流量方向控制组；Group3：保留组；Group4：功能控制组（包含Vlan Tag开关、Online开关等）。
TopTAP主要包括三钟工作模式：
? 流量复制：将一个端口接收的流量完整复制到多个其他端口，供多台流量监测设备使用；
? 流量汇聚：将多个端口流量汇总后再进行多端口全流量复制，保证网络检测设备获取监测流量的完整性；
? 流量取证：将流量汇聚器串联在网络中，对网络流量进行取证和复制。
二 工作模式
1.1 流量复制模式
流量复制模式是TopTAP的典型应用模式之一，流量复制汇聚器把输入流量复制为多路流量，供需要流量接入检测设备使用，具体工作模式如下图所示：
检测类设备所采用的旁路部署方式，同时需要监听来自不同端口的流量，TopTAP可以将接入的链路流量分别复制到其他端口，以满足网络中同时部署多台监听旁路设备需求，有效解决用户网络设备不能支持两个目的端口镜像等问题。示例如下：
1.2 流量汇聚模式
流量汇聚模式是流量复制汇聚器（TopTAP）的典型应用之二，该工作模式主要是将多链路网络流量接入TopTAP，进行汇聚后再统一复制。流量汇聚模式可有效整合网络流量资源，保证流量检测的统一性及完整性，该工作模式如下图所示：
流量汇聚模式可在多区域、多链路网络环境下使用，该模式可将多条链路流量汇聚再复制，使得TopTAP复制的目的端口均包含了多个源端口完整的流量，有效解决业务分化、流量分化、多区域流量无法统一汇总等一系列问题，使得各区域的运行状态能够统一掌控
1.3 流量取证模式
在特定情况下，监管部门需要对特定网络区域的网络流量进行取证，并保证流量完整、无损，同时尽可能不涉及到其他部门的协调工作。
取证模式下，TopTAP接入网络，设备接口以交换机模式工作，保障链路稳定性和可靠性。另一方面，TopTAP可将经过的流量复制到设备其他接口，从而供其他第三方检测设备分析和取证。
TopTAP工作在流量取证模式时，需将设备串联在网络中，该工作模式可保证流量完全线速通过的同时，将流量复制，再通过其他端口转发，用作安全系统的检测分析。
